Получение качественного изображения среза тела человека на любом уровне стало возможным после разработки в 1976-1977 гг. компьютерных томографов III поколения. Принципиальное отличие их заключалось в том, что было исключено поступательное движение системы трубка—детекторы, увеличены диаметр зоны исследования до 50-70 см и первичная матрица компьютера (фирмы "Дженерал Электрик", "Пикер", "Сименс", "Тошиба", "ЦЖР"). Это привело к тому, что одну томограмму стало возможным получить за 3-5 с при обороте системы трубка—детекторы на 360O. Качество изображения значительно улучшилось и стало возможным обследование внутренних органов.

С 1979 г. некоторые ведущие фирмы начали выпускать компьютерные томографы IV поколения. Детекторы (1100-1200 шт.) в этих аппаратах расположены по кольцу и не вращаются. Движется только рентгеновская трубка, что позволяет уменьшить время получения томограммы до 1-1,5 с при повороте трубки на 360o. Это, а также сбор информации под разными углами увеличивает объем получаемых сведений при уменьшении затрат времени на томограмму.

В 1986 г. произошел качественный скачок в аппаратостроении для рентгеновской компьютерной томографии. Фирмой "Иматрон" выпущен компьютерный томограф V поколения, работающий в реальном масштабе времени. В 1988 г. компьютерный томограф "Иматрон" куплен фирмой "Пикер" (США) и теперь он называется "Фастрек".

Учитывая заинтересованность клиник в приобретении компьютерных томографов, с 1986 г. определилось направление по выпуску "дешевых" компактных систем для поликлиник и небольших больниц (М250,"Меди- тек"; 2000Т,"Шимадзу"; СТ МАХ,"Дженерал Электрик"). Обладая некоторыми ограничениями, связанными с числом детекторов или временем и объемом собираемой информации, эти аппараты позволяют выполнять 75-95% (в зависимости от вида органа) исследований, доступных "большим" компьютерным томографам. [№ 2, стр. 8-10]

ФИЗИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ОСНОВЫ ТОМОГРАФИИ

При выполнении обычной рентгенограммы три компонента - пленка, объект и рентгеновская трубка - остаются в покое. Томографический эффект можно получить при следующих комбинациях:

1. неподвижный объект и движущиеся источник (рентгеновская трубка) и приемник (рентгенографическая пленка, селеновая пластина, кристаллический детектор и т.п.) излучения;

2. неподвижный источник излучения и движущиеся объект и приемник излучения;

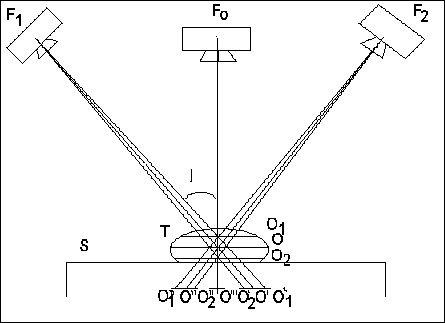

Рис.1 Принцип образования послойного изображения.

F0,F1,F2-нулевое,исходное и конечное положение фокуса рентгеновской трубки; j-1/2 угла поворота трубки; S-поверхность стола; Т-объект исследования; О-точка выделяемого слоя; О1, О2-точки, находящиеся выше и ниже выделяемого слоя; О`, О``-проекции точки О на пленке при исходном и конечном положениях фокуса рентгеновской трубки; О1`, O1``-проекции точки О1 на пленке при тех же положениях фокуса трубки; О2`, О2``-проекции точки О2 при тех же положениях фокуса трубки; О```-проекции всех точек на пленке при нулевом положении рентгеновской трубки.

3. неподвижный приемник излучения и движущиеся объект и источник излучения. Наиболее распространены томографы с синхронным перемещением трубки и пленки в противоположных направлениях при неподвижном объекте исследования. Рентгеновский излучатель и кассето-держатель с приемником излучения (рентгеновская пленка, селеновая пластина) соединяют жестко с помощью металлического рычага. Ось вращения рычага (перемещения трубки и пленки) находится над уровнем стола и ее можно произвольно перемещать.
